Détails sur le produit:
|
| Nom: | Bras de palletisation de robot de 4 axes | Capacité de produit: | 500-800 cartons/heure |
|---|---|---|---|
| Tension: | Monophasé 220V, 50Hz | couleur: | Rouge/blanc/adapté aux besoins du client |
| Pince de robot: | conçu selon le produit | Langue: | L'anglais ou toute autre langue |
| Paquet: | CAS EN BOIS D'EXPORTATION | application: | Industrie ou d'autres des boissons |
| Mettre en évidence: | Robot Palletiser avec l'unité de logiciel,Robot Palletiser de 4 axes,Axe de palletisation du système 4 de robot |
||
Robot Palletiser avec l'unité de logiciel/axe 4 de transfert de coût bas

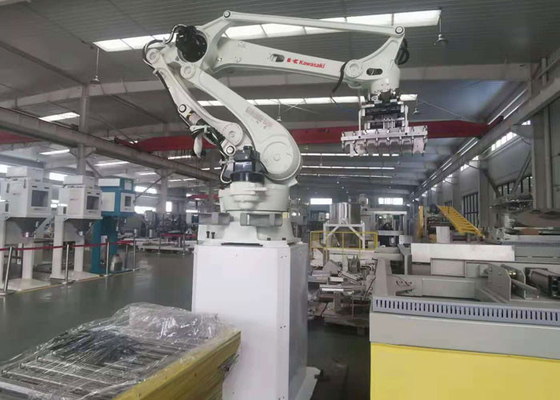

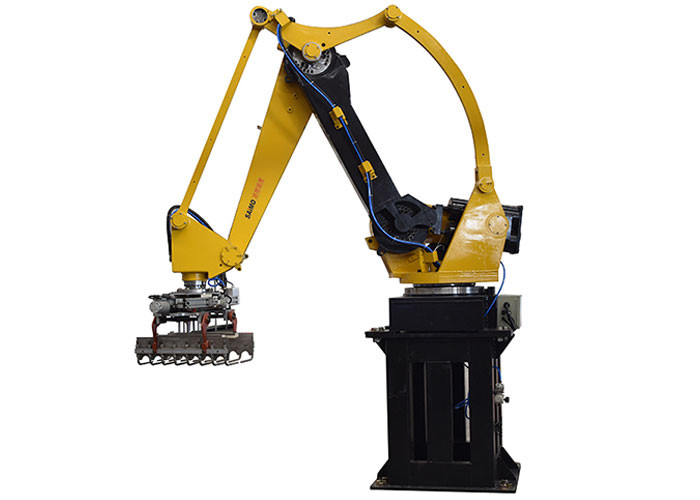

Le bras de palletisation de robot de 4 axes est principalement conçu pour des applications de palletisation. Le bras articulé a une structure compacte et peut être intégré dans un processus de empaquetage principal compact. En même temps, le robot réalise l'article manipulant par l'oscillation du bras, de sorte que le matériel entrant précédent et la palletisation suivante soient reliés, qui raccourcit considérablement le temps de empaquetage et améliore l'efficacité de production.
4 paramètres techniques de palletisation de bras de robot d'axe
| Article | Eagle | ||
| Modèle | XY-SR130 | XY-SR210 | |
| Nombre de haches | 4 haches : Puisque C D (peuvent être 6 haches) | 4 haches : Puisque C D (peuvent être 6 haches) | |
| Méthode de mouvement | Type du même rang de passage de cercle | Type du même rang de passage de cercle | |
| Installation | Sur le plancher | Sur le plancher | |
| Poids de palletisation (contient le poids de la pince) | 130kg | 210kg | |
| Remise de la capacité | 1500 fois/heure | 1700 fois/heure | |
| Portée de mouvement | Un axe (horizontal) | 1300mm | 1500mm |
| Axe de B (verticale) | 2000mm | 2300mm | |
| Axe de C (corps) | 330° | 330° | |
| Axe de D (pince) | 330° | 330° | |
| Exactitude de répétition d'emplacement | ±0.5mm | ±0.5mm | |
| Puissance | 4KW | 6.5KW | |
| Méthode d'enseignement | Exemption de enseignement/de enseignement de manuel de soutien/enseignement (facultative) | ||
| Poids de robot | 800kg | 1300kg | |
Caractéristiques de fonction
1. Contrôleur de PLC (le fonctionnement peut être client anglais ou n'importe quel autre de langue exigé), facile à utiliser
2. Le mouvement linéaire laissé venir vrai, simplifient le système de contrôle
3. Structure simple, bas taux d'échec et entretien commode
4. Peu de pièces et d'accessoires principaux, coût de maintenance à prix réduit
5. Consommation de puissance faible, seulement 1/3 consommation du même genre de grue d'empilage mécanique d'autres sociétés
Le robot de palletisation de 4 axes arment la liste principale de composants électriques
| Non | Nom de pièces | Modèle | Quantité | Fournisseur | Note |
| 1 | Un moteur servo d'axe | MSME202G1H | 1 | Panasonic | Le Japon |
| 2 | Moteur servo d'axe de B | MDME202G1H | 1 | Panasonic | Le Japon |
| 3 | Moteur servo d'axe de C | MDME202G1H | 1 | Panasonic | Le Japon |
| 4 | Moteur servo d'axe de D | MSMD042G1U | 1 | Panasonic | Le Japon |
| 5 | Ceinture synchrone d'axe de B | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 6 | Ceinture synchrone d'axe de C | OMEGA HP B15 | 1 | OPTIBELT | L'Allemagne |
| 7 | Vis d'axe de B | R50*20-S | 1 | HIWIN | Taïwan |
| 8 | Vis d'axe de C | R45*12-S | 1 | HIWIN | Taïwan |
| 9 | Glisseur d'axe de B, rail de guilde | SNS35LR2SSC1-690 | 2 | THK | Le Japon |
| 10 | Glisseur d'axe de C, rail de guilde | SNS35LR2SSC1-520 | 2 | THK | Le Japon |
| 11 | Un réducteur d'axe | FC-A75-69 | 1 | Sumitomo | Le Japon |
| 12 | Réducteur d'axe de D | F2C-T155 | 1 | Sumitomo |
Unité de logiciel
1. Langue chinoise et anglaise ou autre a assuré le fonctionnement.
2. Les pièces principales de machine utilisent le moteur célèbre de marque comme COUSENT.
3. Progiciel de palletisation intégré.
4. Commode pour confirmer le statut de la palette.
5. Positionnement précis de la position de palette.
La Commission et service après-vente
Nous faisons la conception précise de disposition d'usine selon la taille de l'usine du client ; si le client avait besoin, nous pourrions faire la conception d'atelier avec le courant électrique, l'approvisionnement en eau, la puissance de gaz, le stockage de matériels, les stockages finaux, les toilettes des travailleurs, etc.
Si le besoin de client, nous enverra l'ingénieur pour le service de la Commission. 1-2 de notre ingénieur ira à votre usine installer et ajuster la chaîne de fabrication pour réaliser la production normale au temps le plus court.
Paquet et expédition
La machine enveloppée sous pellicule et emballée dans les caisses en bois exportées de fumigation, puis a transporté au départ le port qui client requis comme Changhaï, Ningbo, Qingdao, Suzhou etc.
Nous pouvons également transporter toutes les machines par vol, dépendons de l'exigence du client.
