Détails sur le produit:
|
| nom: | De transfert robotique | CONTRÔLEUR: | Contrôle de PLC |
|---|---|---|---|
| Tension: | 220V, 50Hz | Capacité de produit: | 500-800 cartons/heure |
| Un mouvement d'axe: | ° 330 | Fonction: | Palletisation, empilant, transport, emballant et ainsi de suite |
| Type de pince de robot: | conçu selon le produit | Application: | Boisson, nourriture, carton, tambour, sac etc. |
| Mettre en évidence: | Machine de transfert robotique de PLC,4 haches pallettisant la machine,4 robotiques de transfert d'axe |
||

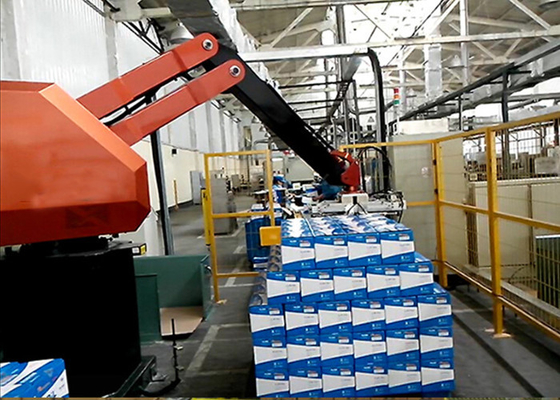

4 haches pallettisant robotique de transfert de coût bas de machine
Paramètres techniques de palletisation robotiques de système
| Modèle non. | XY-SR-210 | ||
| Commande | Commande de moteur servo à C.A. | ||
| Installation | Sur le plancher | ||
| Max Palletizing Weight (contient le poids de la pince) | 210kgs | ||
| Remise de la capacité | 1700 fois/heure | ||
| Axe de mouvement | Normalement 4 haches : , B, C, D (peut être l'axe 6) | ||
| Portée de mouvement | Un-axe (horizontal) | 1500mm | |
| B-axe (verticale) | 2300mm | ||
| C-axe (corps) | 330° | ||
| D-axe (pince) | 330° | ||
| Exactitude d'emplacement | ±0.5mm | ||
| Puissance | 6.5KVA | ||
| Air comprimé | 0.5Mpa | ||
| Poids de robot (pas contient le poids de la pince) | 1150kgs (+/--10%) | ||
Brève introduction

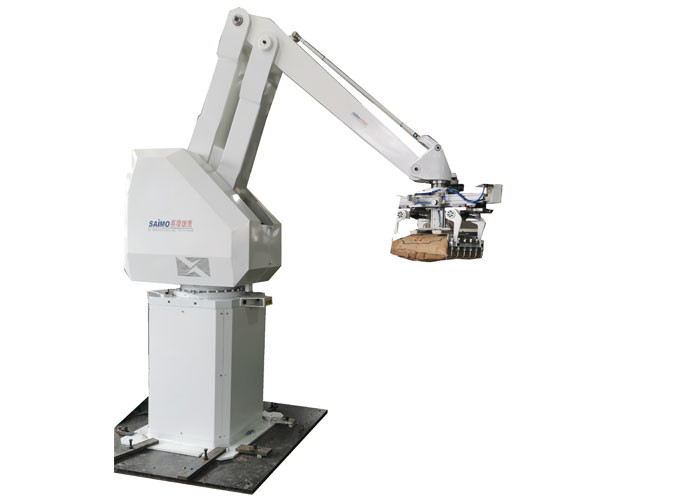

Le robot de palletisation sérieux d'Eagle XY-SR est le robot de palletisation de coordonnée de surface de cylindre de quatre-degré, principalement mouvement par axe horizontal de mouvement, axe vertical de mouvement, base de rotation et axe de main.
Le multicouche de la palletisation permet la fourchette les entre dans l'entrepôt. Cet équipement adopte l'écran tactile de PLC et la gestion intelligente qui nous non seulement simples et faciles de maîtriser, mais pour réduire également le travail.
Les composants électriques principaux énumèrent
| Non | Nom de pièces | Modèle | Quantité | Fournisseur | Note |
| 1 | Un moteur servo d'axe | MSME202G1H | 1 | Panasonic | Le Japon |
| 2 | Moteur servo d'axe de B | MDME202G1H | 1 | Panasonic | Le Japon |
| 3 | Moteur servo d'axe de C | MDME202G1H | 1 | Panasonic | Le Japon |
| 4 | Moteur servo d'axe de D | MSMD042G1U | 1 | Panasonic | Le Japon |
| 5 | Un amplificateur servo d'axe | MDDHT5540 | 1 | Panasonic | Le Japon |
| 6 | Amplificateur servo d'axe de B | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 7 | Amplificateur servo d'axe de C | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 8 | Amplificateur servo d'axe de D | MBDHT2510 | 1 | Panasonic | Le Japon |
| 9 | Une ceinture synchrone d'axe | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 10 | Ceinture synchrone d'axe de B | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 11 | Ceinture synchrone d'axe de C | OMEGA HP B15 | 1 | OPTIBELT | L'Allemagne |
| 12 | Vis d'axe de B | R50*20-S | 1 | HIWIN | Taïwan |
| 13 | Vis d'axe de C | R45*12-S | 1 | HIWIN | Taïwan |
| 14 | Glisseur d'axe de B, rail de guilde | SNS35LR2SSC1-690 | 2 | THK | Le Japon |
| 15 | Glisseur d'axe de C, rail de guilde | SNS35LR2SSC1-520 | 2 | THK | Le Japon |
| 16 | Un réducteur d'axe | FC-A75-69 | 1 | Sumitomo | Le Japon |
| 17 | Réducteur d'axe de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Puce de contrôle | / | 1 | L'ADI | L'Amérique |
Fonction
A. Les modèles de produit, l'offre de palette et la décharge de palletisation peuvent tout être programmés par le PLC.
b. il est facile ajuster modèle de palletisation sur l'écran tactile.
c. le circuit d'alimentation de carton adopte le contrôle de moteur de frein pour assurer le carton transportant selon la position préréglée.
d. le magasin à palettes a une capacité élevée de la palette 12-15 vide assurant automatiquement l'offre de palette.
FAQ
Q : Comment obtenir une citation précise ?
: Veuillez nous fournir le détail de l'objet tel que le dessin et les dimensions.
Q : quel est le paquet ?
: Toutes les marchandises sont emballées dans la boîte en bois
Q : Offrez-vous Installation&debugging ?
: Nos ingénieurs sont disponibles pour entretenir des machines à l'étranger pour aider des clients à résoudre des problèmes de machine.
La Commission et service après-vente
Nous faisons la conception précise de disposition d'usine selon la taille de l'usine du client ; si le client avait besoin, nous pourrions faire la conception d'atelier avec le courant électrique, l'approvisionnement en eau, la puissance de gaz, le stockage de matériels, les stockages finaux, les toilettes des travailleurs, etc.
Si le besoin de client, nous enverra l'ingénieur pour le service de la Commission. 1-2 de notre ingénieur ira à votre usine installer et ajuster la chaîne de fabrication pour réaliser la production normale au temps le plus court.
Instructions d'installation
Nous vous fournirons le manuel d'utilisation et le dessin électrique de toutes les machines pour que vous installiez les machines par vous-même. Si vous pensez vous ne pouvez pas installer les machines par vous-même, nous pouvons envoyer l'ingénieur à votre usine pour installer et corriger etc.
