Détails sur le produit:
|
| Nom: | bras de palletisation de robot | Application: | Boisson, nourriture, etc. médical. |
|---|---|---|---|
| Puissance: | 4kw | Poids de palletisation: | 130kg |
| Contrôleur: | PLC | Type conduit: | Électrique |
| Capacité de produit: | Lignes multi, 8s par cycle | Tension: | 220V/380V |
| Mettre en évidence: | Bras de palletisation de robot de 4 axes,bras de palletisation du robot 130kg,Système de palletisation robotique de 4 axes |
||

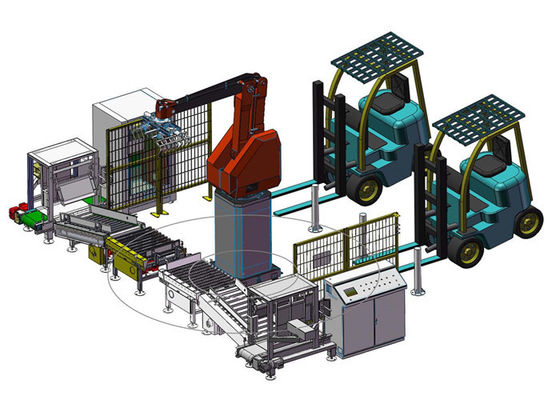

bras de palletisation de robot de l'axe 130kg 4 pour la nourriture de boisson médicale
Introduction de bras de palletisation de robot
Le bras de palletisation de robot est le robot de palletisation de coordonnée de surface de cylindre de quatre-degré, principalement mouvement par axe horizontal de mouvement, axe vertical de mouvement, base de rotation et axe de main.
Le bras de palletisation de robot est constitué du corps de palletisation de robot, main de robot, pince de robot, base de robot, contrôleur, logiciel, barrière sûre, pièces de câbles et ainsi de suite.
Paramètres techniques de bras de palletisation de robot
| Article | Eagle | ||
| Modèle | XY-SR130 | XY-SR210 | |
| Nombre de haches | 4 haches : Puisque C D (peuvent être 6 haches) | 4 haches : Puisque C D (peuvent être 6 haches) | |
| Méthode de mouvement | Type du même rang de passage de cercle | Type du même rang de passage de cercle | |
| Installation | Sur le plancher | Sur le plancher | |
| Poids de palletisation (contient le poids de la pince) | 130kg | 210kg | |
| Remise de la capacité | 1500 fois/heure | 1700 fois/heure | |
| Chaîne de mouvement | Un axe (horizontal) | 1300mm | 1500mm |
| Axe de B (verticale) | 2000mm | 2300mm | |
| Axe de C (corps) | 330° | 330° | |
| Axe de D (pince) | 330° | 330° | |
| Exactitude de répétition d'emplacement | ±0.5mm | ±0.5mm | |
| Puissance | 4KW | 6.5KW | |
| Méthode d'enseignement | Exemption de enseignement/de enseignement de manuel de soutien/enseignement (facultative) | ||
| Poids de robot | 800kg | 1300kg | |
Caractéristiques de palletisation de fonction de bras de robot
1. Contrôleur de PLC, facile à utiliser
2. Le mouvement linéaire laissé venir vrai, simplifient le système de contrôle
3. Structure simple, bas taux d'échec et entretien commode
4. Peu de pièces et d'accessoires principaux, coût de maintenance à prix réduit
Les composants électriques principaux énumèrent
| Non | Nom de pièces | Modèle | Quantité | Fournisseur | Note |
| 1 | Un moteur servo d'axe | MSME202G1H | 1 | Panasonic | Le Japon |
| 2 | Moteur servo d'axe de B | MDME202G1H | 1 | Panasonic | Le Japon |
| 3 | Moteur servo d'axe de C | MDME202G1H | 1 | Panasonic | Le Japon |
| 4 | Moteur servo d'axe de D | MSMD042G1U | 1 | Panasonic | Le Japon |
| 5 | Un amplificateur servo d'axe | MDDHT5540 | 1 | Panasonic | Le Japon |
| 6 | Amplificateur servo d'axe de B | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 7 | Amplificateur servo d'axe de C | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 8 | Amplificateur servo d'axe de D | MBDHT2510 | 1 | Panasonic | Le Japon |
| 9 | Une ceinture synchrone d'axe | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 10 | Ceinture synchrone d'axe de B | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 11 | Ceinture synchrone d'axe de C | OMEGA HP B15 | 1 | OPTIBELT | L'Allemagne |
| 12 | Vis d'axe de B | R50*20-S | 1 | HIWIN | Taïwan |
| 13 | Vis d'axe de C | R45*12-S | 1 | HIWIN | Taïwan |
| 14 | Glisseur d'axe de B, rail de guilde | SNS35LR2SSC1-690 | 2 | THK | Le Japon |
| 15 | Glisseur d'axe de C, rail de guilde | SNS35LR2SSC1-520 | 2 | THK | Le Japon |
| 16 | Un réducteur d'axe | FC-A75-69 | 1 | Sumitomo | Le Japon |
| 17 | Réducteur d'axe de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Puce de contrôle | / | 1 | L'ADI | L'Amérique |
| 19 | Écran tactile | DTP7-W | 1 | CUBE EN DAIN | La Corée |
| 20 | Résistance régénératrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutateur de limite | SL1-AK | 5 | AZBIL | Le Japon |
| 22 | Commutateur optoélectronique | GL6-N1112 | 5 | Malade | Allemand |
| 23 | Vanne électromagnétique | SY5120/7120 | 2 | SMC | Le Japon |
| 24 | cylindre de Presse-sac | MGPM25 | 2 | SMC | Le Japon |
| 25 | Cylindre de pince | CG1BN63 | 4 | SMC | Le Japon |
Mouvement du robot XY-SR130
Instructions d'installation
Nous vous fournirons le manuel d'utilisation et le dessin électrique de toutes les machines pour que vous installiez les machines par vous-même. Si vous pensez vous ne pouvez pas installer les machines par vous-même, nous pouvons envoyer l'ingénieur à votre usine pour installer et corriger etc.
Nos services
la livraison 1.Swift
Pour les pièces communes, nous pouvons livrer les marchandises d'ici 3 jours
produits 2.Original
Tous les produits que nous nous vendons sont de fabricant d'origine. Nous soumettrons toute la documentation de fabricant tandis que nous finissons la livraison.
assurance 3.Quality
appui 4.Technical
Y compris l'inspection, la réparation et l'entretien, nous pouvons donner toutes sortes de support technique.
réponse 5.Quickly
Nos personnels garderont 24h en ligne et répondront à votre question très rapidement.
