Détails sur le produit:
|
| Origine: | Anhui, Chine | Couleur: | adapté aux besoins du client |
|---|---|---|---|
| Tension: | Monophasé 220V, 50Hz | Capacité de produit: | 500-800 cartons/heure |
| Un mouvement d'axe: | ° 330 | Fonction: | Palletisation, empilant, transport, emballant et ainsi de suite |
| Paquet: | carton en bois d'exportation | Application: | Boisson, nourriture, carton, sac etc. |
| Mettre en évidence: | Bras de palletisation servo de robot à C.A.,bras de palletisation du robot 800cartons/hour,Bras de palletisation de robot d'industrie des boissons |
||
Palletisation d'industrie des boissons robotique pour le carton du paquet 1-70kg
Introduction

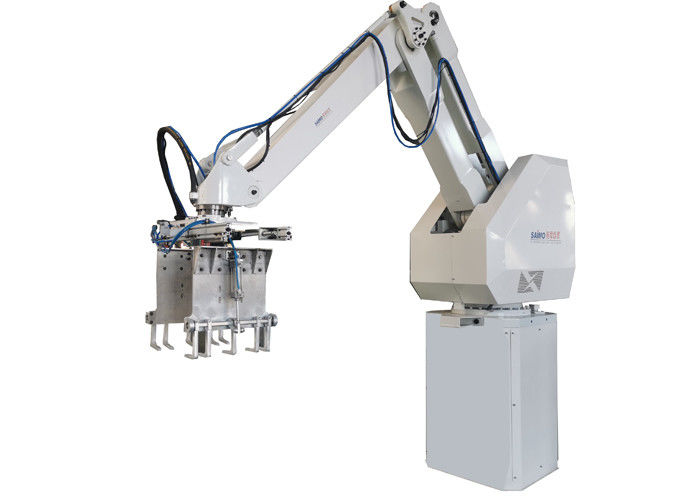

Le robot de palletisation sérieux d'Eagle XY-SR est le robot de palletisation de coordonnée de surface de cylindre de quatre-degré, principalement mouvement par axe horizontal de mouvement, axe vertical de mouvement, base de rotation et axe de main. Son excellente exactitude, vitesse, et représentation efficace et stable permettent à un robot d'accomplir les conditions de palletisation des lignes de production multiples en même temps.
La capacité de charge 120KG-300KG de robot, peut convenir à l'alimentation, le produit chimique, le grain et le pétrole, la nourriture, les matériaux de construction, le produit chimique quotidien, l'alcool, la boisson, la médecine, les appareils ménagers, l'électronique 3C et d'autres industries.
Paramètres techniques
| Modèle non. | XY-SR-210 | ||
| Commande | Commande de moteur servo à C.A. | ||
| Installation | Sur le plancher | ||
| Max Palletizing Weight (contient le poids de la pince) | 210kgs | ||
| Remise de la capacité | 1700 fois/heure | ||
| Axe de mouvement | Normalement 4 haches : , B, C, D (peut être l'axe 6) | ||
| Portée de mouvement | Un-axe (horizontal) | 1500mm | |
| B-axe (verticale) | 2300mm | ||
| C-axe (corps) | 330° | ||
| D-axe (pince) | 330° | ||
| Exactitude d'emplacement | ±0.5mm | ||
| Puissance | 6.5KVA | ||
| Air comprimé | 0.5Mpa | ||
| Poids de robot (pas contient le poids de la pince) | 1150kgs (+/--10%) | ||
Les composants électriques principaux énumèrent
| Non | Nom de pièces | Modèle | Quantité | Fournisseur | Note |
| 1 | Un moteur servo d'axe | MSME202G1H | 1 | Panasonic | Le Japon |
| 2 | Moteur servo d'axe de B | MDME202G1H | 1 | Panasonic | Le Japon |
| 3 | Moteur servo d'axe de C | MDME202G1H | 1 | Panasonic | Le Japon |
| 4 | Moteur servo d'axe de D | MSMD042G1U | 1 | Panasonic | Le Japon |
| 5 | Un amplificateur servo d'axe | MDDHT5540 | 1 | Panasonic | Le Japon |
| 6 | Amplificateur servo d'axe de B | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 7 | Amplificateur servo d'axe de C | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 8 | Amplificateur servo d'axe de D | MBDHT2510 | 1 | Panasonic | Le Japon |
| 9 | Une ceinture synchrone d'axe | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 10 | Ceinture synchrone d'axe de B | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 11 | Ceinture synchrone d'axe de C | OMEGA HP B15 | 1 | OPTIBELT | L'Allemagne |
| 12 | Vis d'axe de B | R50*20-S | 1 | HIWIN | Taïwan |
| 13 | Vis d'axe de C | R45*12-S | 1 | HIWIN | Taïwan |
| 14 | Glisseur d'axe de B, rail de guilde | SNS35LR2SSC1-690 | 2 | THK | Le Japon |
| 15 | Glisseur d'axe de C, rail de guilde | SNS35LR2SSC1-520 | 2 | THK | Le Japon |
| 16 | Un réducteur d'axe | FC-A75-69 | 1 | Sumitomo | Le Japon |
| 17 | Réducteur d'axe de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Puce de contrôle | / | 1 | L'ADI | L'Amérique |
Unité de logiciel
1. Langue chinoise et anglaise ou autre a assuré le fonctionnement.
2. Les pièces principales de machine utilisent le moteur célèbre de marque comme COUSENT.
3. Progiciel de palletisation intégré.
4. Commode pour confirmer le statut de la palette.
5. Positionnement précis de la position de palette.
Instructions d'installation
Nous vous fournirons le manuel d'utilisation et le dessin électrique de toutes les machines pour que vous installiez les machines par vous-même. Si vous pensez vous ne pouvez pas installer les machines par vous-même, nous pouvons envoyer l'ingénieur à votre usine pour installer et corriger etc.
Paquet et expédition
La machine enveloppée sous pellicule et emballée dans les caisses en bois exportées de fumigation, puis a transporté au départ le port qui client requis comme Changhaï, Ningbo, Qingdao, Suzhou etc.
Nous pouvons également transporter toutes les machines par vol, dépendons de l'exigence du client.
FAQ
Q : Comment obtenir une citation précise ?
: Veuillez nous fournir le détail de l'objet tel que le dessin et les dimensions.
Q : quel est le paquet ?
: Toutes les marchandises sont emballées dans la boîte en bois
Q : Offrez-vous Installation&debugging ?
: Nos ingénieurs sont disponibles pour entretenir des machines à l'étranger pour aider des clients à résoudre des problèmes de machine.
La Commission et service après-vente
Nous faisons la conception précise de disposition d'usine selon la taille de l'usine du client ; si le client avait besoin, nous pourrions faire la conception d'atelier avec le courant électrique, l'approvisionnement en eau, la puissance de gaz, le stockage de matériels, les stockages finaux, les toilettes des travailleurs, etc.
Si le besoin de client, nous enverra l'ingénieur pour le service de la Commission. 1-2 de notre ingénieur ira à votre usine installer et ajuster la chaîne de fabrication pour réaliser la production normale au temps le plus court.
