Détails sur le produit:
|
| Couleur: | Blanc normal ou adapté aux besoins du client | Application: | Boisson, nourriture, carton, sac etc. |
|---|---|---|---|
| Tension: | Monophasé 220V, 50Hz | Capacité de produit: | 500-800 cartons/heure |
| Un mouvement d'axe: | 330 degrés | Fonction: | Palletisation, empilant, transport, emballant et ainsi de suite |
| Origine: | Anhui, Chine | PAQUET: | Cas en bois d'exportation |
| Mettre en évidence: | Carton empilant le robot Palletizer,Robot Palletizer de 800 Cartons/H,Robot Palletizer de boisson |
||

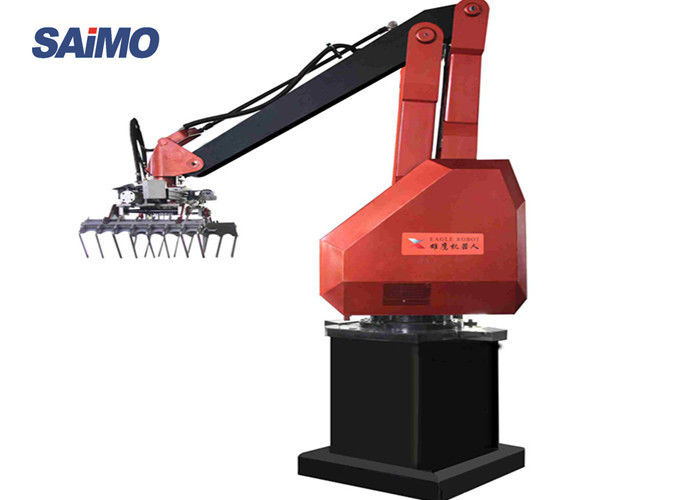

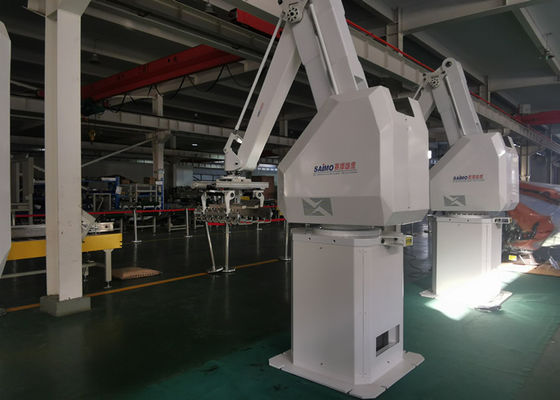

Carton empilant le robot Palletizer avec le système d'emballage de palette
Introduction
Le robot de palletisation sérieux d'Eagle XY-SR est le robot de palletisation de coordonnée de surface de cylindre de quatre-degré, principalement mouvement par axe horizontal de mouvement, axe vertical de mouvement, base de rotation et axe de main. Son excellente exactitude, vitesse, et représentation efficace et stable permettent à un robot d'accomplir les conditions de palletisation des lignes de production multiples en même temps.
Paramètres techniques
| Paramètre technique de palletisation du robot XY-SR210 | |||
| Modèle non. | XY-SR-210 | ||
| Commande | Commande de moteur servo à C.A. | ||
| Installation | Sur le plancher | ||
| Max Palletizing Weight (contient le poids de la pince) | 210kgs | ||
| Remise de la capacité | 1700 fois/heure | ||
| Axe de mouvement | Normalement 4 haches : , B, C, D (peut être l'axe 6) | ||
| Portée de mouvement | Un-axe (horizontal) | 1500mm | |
| B-axe (verticale) | 2300mm | ||
| C-axe (corps) | 330° | ||
| D-axe (pince) | 330° | ||
| Exactitude d'emplacement | ±0.5mm | ||
| Puissance | 6.5KVA | ||
| Air comprimé | 0.5Mpa | ||
| Poids de robot (pas contient le poids de la pince) | 1150kgs (+/--10%) | ||
Les composants électriques principaux énumèrent
| Non | Nom de pièces | Modèle | Quantité | Fournisseur | Note |
| 1 | Un moteur servo d'axe | MSME202G1H | 1 | Panasonic | Le Japon |
| 2 | Moteur servo d'axe de B | MDME202G1H | 1 | Panasonic | Le Japon |
| 3 | Moteur servo d'axe de C | MDME202G1H | 1 | Panasonic | Le Japon |
| 4 | Moteur servo d'axe de D | MSMD042G1U | 1 | Panasonic | Le Japon |
| 5 | Un amplificateur servo d'axe | MDDHT5540 | 1 | Panasonic | Le Japon |
| 6 | Amplificateur servo d'axe de B | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 7 | Amplificateur servo d'axe de C | MFDHTB3A2 | 1 | Panasonic | Le Japon |
| 8 | Amplificateur servo d'axe de D | MBDHT2510 | 1 | Panasonic | Le Japon |
| 9 | Une ceinture synchrone d'axe | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 10 | Ceinture synchrone d'axe de B | OMEGA HP B20 | 1 | OPTIBELT | L'Allemagne |
| 11 | Ceinture synchrone d'axe de C | OMEGA HP B15 | 1 | OPTIBELT | L'Allemagne |
| 12 | Vis d'axe de B | R50*20-S | 1 | HIWIN | Taïwan |
| 13 | Vis d'axe de C | R45*12-S | 1 | HIWIN | Taïwan |
| 14 | Glisseur d'axe de B, rail de guilde | SNS35LR2SSC1-690 | 2 | THK | Le Japon |
| 15 | Glisseur d'axe de C, rail de guilde | SNS35LR2SSC1-520 | 2 | THK | Le Japon |
| 16 | Un réducteur d'axe | FC-A75-69 | 1 | Sumitomo | Le Japon |
| 17 | Réducteur d'axe de D | F2C-T155 | 1 | Sumitomo | |
| 18 | Puce de contrôle | / | 1 | L'ADI | L'Amérique |
| 19 | Écran tactile | DTP7-W | 1 | CUBE EN DAIN | La Corée |
| 20 | Résistance régénératrice | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | Commutateur de limite | SL1-AK | 5 | AZBIL | Le Japon |
| 22 | Commutateur optoélectronique | GL6-N1112 | 5 | Malade | Allemand |
| 23 | Vanne électromagnétique | SY5120/7120 | 2 | SMC | Le Japon |
| 24 | cylindre de Presse-sac | MGPM25 | 2 | SMC | Le Japon |
| 25 | Cylindre de pince | CG1BN63 | 4 | SMC | Le Japon |
Utilisant des avantages
L'opération d'A. Touch-screen réalise la communication homme-machine, montrant la vitesse de production, la raison d'échec et la position.
B. Les modèles de produit, l'offre de palette et la décharge de palletisation peuvent tout être programmés par le PLC.
Il est facile ajuster modèle de C. Palletizing sur l'écran tactile.
Le circuit d'alimentation de D. Carton adopte le contrôle de moteur de frein pour assurer le carton transportant selon la position préréglée.
E. le magasin à palettes a une capacité élevée de la palette 12-15 vide assurant automatiquement l'offre de palette.
Les modèles de palletisation de F. Different peuvent être de finition sans remplacer les composants de palletisation.
Instructions d'installation
Nous vous fournirons le manuel d'utilisation et le dessin électrique de toutes les machines pour que vous installiez les machines par vous-même. Si vous pensez vous ne pouvez pas installer les machines par vous-même, nous pouvons envoyer l'ingénieur à votre usine pour installer et corriger etc.
Mouvement de travail
Paquet et expédition
La machine enveloppée sous pellicule et emballée dans les caisses en bois exportées de fumigation, puis a transporté au départ le port qui client requis comme Changhaï, Ningbo, Qingdao, Suzhou etc.
Nous pouvons également transporter toutes les machines par vol, dépendons de l'exigence du client.
FAQ
Q : Comment obtenir une citation précise ?
: Veuillez nous fournir le détail de l'objet tel que le dessin et les dimensions.
Q : quel est le paquet ?
: Toutes les marchandises sont emballées dans la boîte en bois
Q : Offrez-vous Installation&debugging ?
: Nos ingénieurs sont disponibles pour entretenir des machines à l'étranger pour aider des clients à résoudre des problèmes de machine.
Q : Quels sont les frais de transport de Chine à votre pays ?
: Nous pouvons envoyer la machine à votre port par la mer ou tout autre terme que vous avez besoin. Svp avec bonté nous dire votre port ou adresse plus proche avec le code. Nous avons l'agent maritime fiable pour assurer la livraison de coffre-fort, commode et opportune.
Q : Conditions de paiement, MOQ, garantie, termes commerciaux
: Conditions de paiement : acompte de 30% contre l'ordre par T/T, l'équilibre de 70% à payer sur la livraison. Quantité d'ordre minimum : 1 réglé, délai de livraison FOB de Changhaï : environ 20-30 jours ouvrables après la réception de l'ordre et du dépôt formels de 30%. Garantie : 12 mois suivant la livraison. Nous offrons à service en ligne 24 heures toute la journée, Skype, envoyons etc. Vous pouvez nous contacter n'importe quand, si instamment, svp appelez-nous.
Q : Votre machine peut-elle être adaptée aux besoins du client ?
: Oui, nous sommes un fabricant professionnel specilized dans le robot de palletisation, la machine de conditionnement, le convoyeur etc. pour plus de 10 ans et nous avons une équipe design&technical forte. Nous pouvons concevoir et fabriquer selon vos conditions.
