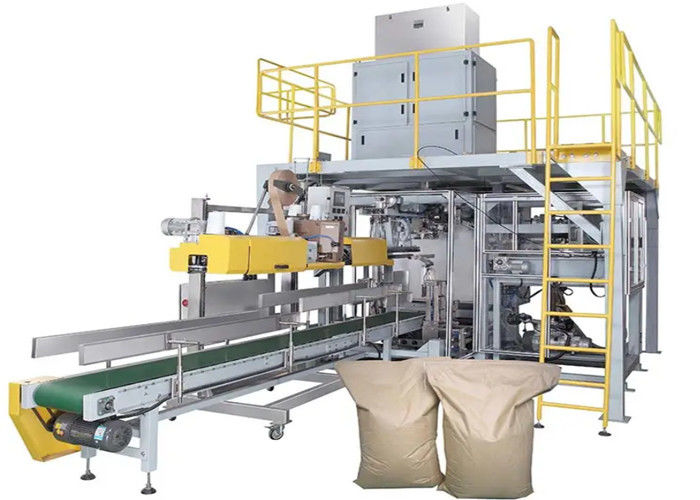

Machine de conditionnement multi en vrac chimique de fonction du sac 50Kg de l'industrie 14kw

Pesage automatique et machine à emballer dedans dans l'industrie chimique pour le sac en vrac 50 kilogrammes

Brève introduction

La machine de conditionnement ultra-rapide automatique de granule lourd de sac est un nouveau type de machine de conditionnement, qui est développée pour l'emballage de grands matériaux de granule de sac dans le produit chimique, l'alimentation, le grain, la graine et d'autres industries. Elle a des fonctions du pesage automatique, de l'ensachage automatique, du remplissage automatique, de la livraison automatique de paquet et du cachetage automatique. Elle peut fonctionner avec de divers matériaux granulaires et équipement de feuille et pour réaliser la production de l'emballage à grande échelle et de l'emballage de lourd-sac.

Portée d'application

Particules, matériaux de feuille (tels que le polyéthylène, le polypropylène, le polychlorure de vinyle, le PVC, le PVA, etc.). En cours de production, elle réalise la pleine automation de l'approvisionnement de sac, prise de sac, l'ouverture de sac, mettre en sac de sac, doser, le remplissage, sac déchargeant, maintenant la formation, se plier et sceller, etc.

Paramètres techniques

1,1 unité de empaquetage

a. Trémie : type trémie de cône de ³ de 0.3m, équipée de la fonction de l'alarme de niveau matérielle

b. Échelle de mesure : Haut emballage précis, emplacement de trois-capteur pesant la structure, vitesse de empaquetage au-dessus de 700bags/h

c. Stockage de sac : 200-400 stockage vide de sacs.

d. Sac tenant le type : chercher de bras mécanique

e. Type de scellage de sac : type piquant de fil de sac ou de soudure à chaud ou autre de scellage complètement automatique client requis.

f. Plate-forme de réparation : Chargez le support, la plate-forme antidérapage et la balustrade de sécurité

1,2 l'équipement de système rencontre l'utilisation &public d'état d'ingénierie.

(1) l'électricité : 220/380V, 50Hz

(2) puissance : 14kw

(3) pression d'alimentation en air : 0.5-0.7MPa

(4) consommation d'air : 1.8Nm ³ /min

(5) la température : - 15℃-45℃

1,3 composantes principales de machine

a. Stockage vide de sac

b. Sac vide prenant l'unité

c. Unité de gestion de sac

d. Sac envoyant l'unité

e. Unité supérieure de sac

f. Coupure de sac et unité de remplissage de matériel

g. Unité de participation de sac

h. Unité de guidage de bouche de sac

i. Station de couture de thermocollage/sac

j. Convoyeur comique de sac

k. Unité de commande électrique

Liste de pièces principale de machine (sujet à la configuration réelle)

Caractéristiques de machine

1. Les parties commande emploient le PLC de Siemens et le Weinview l'écran tactile de couleur de 10 pouces, qui a des avantages d'opération et de stabilité simples.

2. La partie pneumatique adopte la valve d'AirTAC, le séparateur de la huile-eau et le cylindre magnétiques.

3. Le système de vide adopte la valve magnétique allemande de FESTO, filtre, mano-contact numérique de vide.

4. Sur tout le méchanisme de commande, il y a commutateur d'aimant ou commutateur optoélectronique comme unité de détection, qui est sûre et fiable.

Processus fonctionnant

Grippage automatique de sac

Ouverture automatique de sac

Alimentation automatique de sac et remplissage automatique matériel

Automatique de sac transféré par le convoyeur

Couture automatique de sac/soudant à chaud (plié)

Sac de finition
