Détails sur le produit:
|
| Type de sac: | Type ouvert de sac de bouche | Pesage de la gamme: | 15-50kg |
|---|---|---|---|
| Application: | Matériel de granule | Pesage de l'exactitude: | ±0.2-0.5% |
| Matériel de machine: | Pièces 304SS de contact | Source d'alimentation en air: | 0.6MPa, 0.5m3/min |
| Vitesse de emballage: | 5-10 sacs/minute | Fréquence: | 50 / 60Hz |
| Mettre en évidence: | machine à emballer 35kg,machine à emballer du granule 35kg,10 sacs/Min Packing Machine |
||

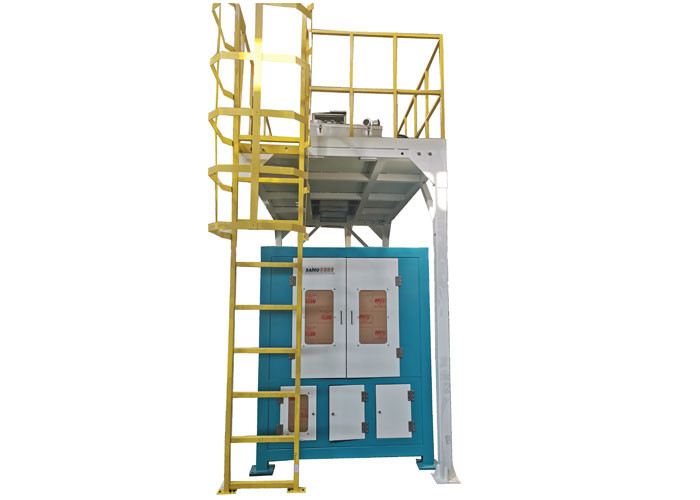

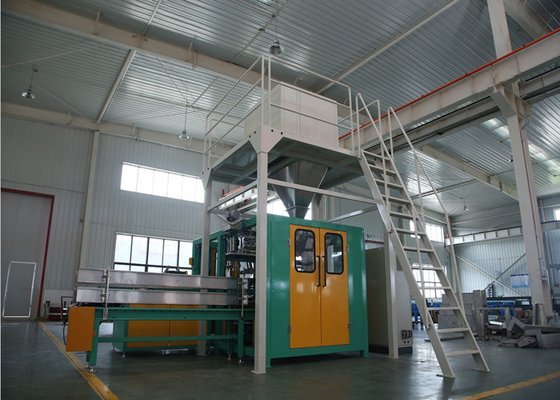

unité remplissante d'usine de machine à emballer 35kg et échelle de mesure
Application
Applicable à beaucoup d'industries, y compris l'industrie chimique, la céréale, la nourriture, la pharmacie, l'engrais, la graine, l'alimentation, et les additifs, etc., et principalement visé à la mesure et à l'emballage ultra-rapides complètement automatiques des matériaux granulaires, lâches et comme un flocon
Brève introduction
La machine de conditionnement ultra-rapide automatique de granule lourd de sac est un nouveau type de machine de conditionnement, qui est développée pour l'emballage de grands matériaux de granule de sac dans le produit chimique, l'alimentation, le grain, la graine et d'autres industries. Elle a des fonctions du pesage automatique, de l'ensachage automatique, du remplissage automatique, de la livraison automatique de paquet et du cachetage automatique. Elle peut fonctionner avec de divers matériaux granulaires et équipement de feuille et pour réaliser la production de l'emballage à grande échelle et de l'emballage de lourd-sac.
Paramètres techniques
| Vitesse de emballage | 200-800 sacs/heure |
| Poids de paquet | 5-25kg |
| Chaîne de sac | L : 500-800 W : 210-380 |
| Matériaux applicables | Matériaux granulaires tels que le riz |
| Pression atmosphérique | ³ /h de 0.4-0.6MPa 15m |
| Puissance | 380/220V 6KW |
| Stockage de sac | 100-300 sacs |
| LWH | 3520X3257X3250mm |
Unité de empaquetage
a. Trémie : type trémie de cône de ³ de 0.3m, équipée de la fonction de l'alarme de niveau matérielle
b. Échelle de mesure : Haut emballage précis, emplacement de trois-capteur pesant la structure, vitesse de empaquetage au-dessus de 700bags/h
c. Stockage de sac : 200-400 stockage vide de sacs.
d. Sac tenant le type : chercher de bras mécanique
e. Type de scellage de sac : type piquant de fil de sac ou de soudure à chaud ou autre de scellage complètement automatique client requis.
f. Plate-forme de réparation : Chargez le support, la plate-forme antidérapage et la balustrade de sécurité
Composantes principales de machine
a. Stockage vide de sac
b. Sac vide prenant l'unité
c. Unité de gestion de sac
d. Sac envoyant l'unité
e. Unité supérieure de sac
f. Coupure de sac et unité de remplissage de matériel
g. Unité de participation de sac
h. Unité de guidage de bouche de sac
i. Station de couture de thermocollage/sac
j. Convoyeur comique de sac
k. Unité de commande électrique
Pièces principales de machine (sujet à la configuration réelle)
| Non. | Nom | Marque |
| 1 | Pompe à vide | Changhaï Zhongde |
| 2 | Cylindre | Le Japon SMC |
| 3 | Vanne électromagnétique | Le Japon SMC |
| 4 | D'autres composants pneumatiques | Le Japon SMC |
| 5 | Moteur normal | CPG |
| 6 | Moteur servo | Delta (Taïwan) |
| 7 | Soudure à chaud de la tête | Dechao |
| 8 | PLC | Omron |
| 9 | Écran tactile | Weinview |
| 10 | Inverseur | Delta (Taïwan) |
| 11 | Alimentation d'énergie de changement | Schneider (France) |
| 12 | Commutateur | Schneider (France) |
| 13 | Commutateur d'air | Schneider (France) |
| 14 | Contacteur à C.A. | Schneider (France) |
| 15 | Disjoncteur de moteur | Schneider (France) |
| 16 | Relais thermique | Schneider (France) |
| 17 | Commutateur de limite | Schneider (France) |
| 18 | Photoélectrique | MALADE |
| 19 | Capteur de pression de piézoélectrique |
Processus fonctionnant
1. sacs vides de Pré-endroit
Placez 2~3 piles de sacs vides en même temps pour fournir des sacs pour la machine de conditionnement.
2.Take un sac vide
Le sac suçant le mécanisme suce le fond du sac avec de la pression négative, alors que le type attens de rouleau- de fl de structure de transmission de sac la bouche de sac et le transmet à la station d'ouverture de sac.
sac 3.Open vide
Le mécanisme d'ouverture de sac suce simultanément les côtés positifs et négatifs de la bouche de sac avec de la pression négative. La pression négative suce la bouche de sac et la soulève, et alors la structure « de couteaux d'insertion » située des deux côtés du port matériel de décharge est insérée dans la bouche de sac par rotation et diffusion d'axe aux deux côtés.
sac 4.Supply vide
Transférez le sac vide au sac maintenant le mécanisme par le levage vers le haut du bras de couteau pour accomplir l'opération fournisseuse de sac. Le sac maintenant le mécanisme maintient les deux côtés du sac pour empêcher la poussière plus de devoir de fl.
remplissage 5.Material
Le sac maintenant le dispositif de détection assure la fiabilité de l'approvisionnement de sac. Après que la détection soit accomplie, le PLC donnera un signal à l'unité de pesage automatique, puis le matériel dans l'unité de pesage sera déchargé dans le sac de empaquetage. Pendant le processus lling de fi, effectuez l'opération inférieure de vibration. En même temps, par l'interface externe de dépoussiérage, la poussière constituée par le matériel est pompée loin dans le procédé de décharge.
sac 6.Holding et soudure à chaud
Après que le fi matériel lling soit accompli, la bouche de sac est maintenue horizontalement par le mécanisme de transport sac-se tenant, puis le sac est horizontalement transporté au mécanisme d'entrée de guide, et le sac est transporté à la station de soudure à chaud pour le thermocollage automatique.
Emballage et livraison
1. emballage : Enveloppé avec le film premièrement, puis a empaqueté avec des cas en bois standard
2. la livraison : Habituellement nous adoptons le transport de mer, s'il y a différentes conditions, nous le ferons en conséquence
Service après-vente
Réponse rapide
1. Nous vous répondrons dans 1 jour de travail à vos problèmes.
Appui en ligne
2. fournissez l'appui en ligne d'appel téléphonique. Notre ingénieur vous appellera pour résoudre vos problèmes.
3. fournissez l'appui visuel en ligne d'appel. Notre ingénieur t'enverra un appel visuel pour vous guider comment opérer pour résoudre les problèmes.
Appui de pièces de rechange
1. fournissez les pièces de rechange libres d'une année changent. Seulement s'il n'est pas cassé par synthétique.
