Détails sur le produit:
|
| Nom: | Échelle de ceinture | Fonction: | Balance, comptant des échelles |
|---|---|---|---|
| Capacité: | 0.05~250 Tph | Transport et paquet: | Boîte de Poywood |
| Application: | Échelles industrielles, échelles à l'échelle commerciale et spéciales | Mode d'opération: | continuité |
| puissance: | 110V, 220V, 380V | Type d'affichage: | LED ou affichage à cristaux liquides |
| Mettre en évidence: | Balance de ceinture quantitative,balance de la ceinture 150tph,Convoyeur industriel d'échelle de poids |
||
Peseur quantitatif de bande de conveyeur dans l'industrie de métallurgie, 50 hertz
Brève introduction

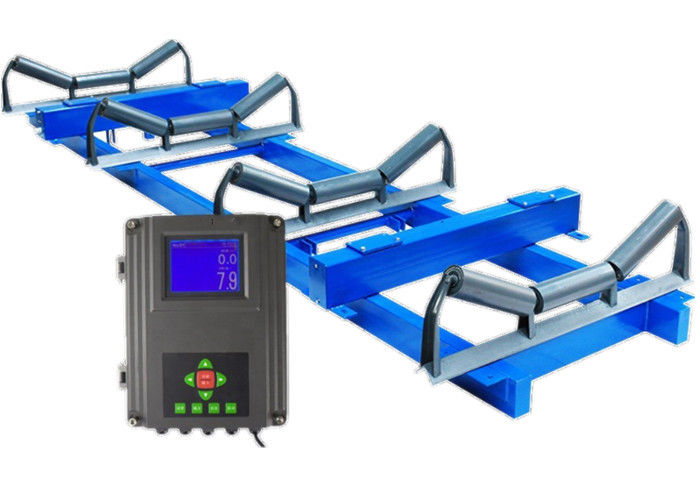

Le peseur électronique de flottement de ceinture de ceinture de série de Saimo FH adopte la structure d'équilibre de flottement libre originale et est installé sur le cadre de convoyeur à bande ; deux capteurs de pression de piézoélectrique sont installés aux deux extrémités de la poutre de charge, et la structure porteuse des deux capteurs de charge est cylindrique, respectivement, reliée à la poutre de soutien de soutien de tige par un joint universel, et les deux poutres de soutien de soutien de tige sont reliées par deux poutres se reliantes pour former un pont de pesage global. Deux ensembles de peser des parenthèses de rouleau sont symétriquement montés sur le pont de pesage relativement à la poutre de rapport. Les rouleaux de pesage sur le transfert de parenthèse le poids du matériel sur la ceinture au capteur de pression de piézoélectrique. Puisque le pont de pesage est relié au capteur de pression de piézoélectrique seulement par deux joints universels, le pont de pesage global peut flotter librement autour des deux joints universels, et les divers efforts structurels d'interférence ou internes n'existent pas. Le rouleau de pesage transfère tout le poids matériel sur la ceinture au capteur de pesage exactement et accomplit la mesure à haute précision.
Champ d'application
L'échelle électronique de ceinture de série de FH est très utilisée en métallurgie, courant électrique, charbon, traitement minéral, transport, ports, produit chimique, industrie du sel, et l'autre industrie légère, pour le bloc granulé et petit materials.it de mesure de poudre, font améliorer un effect.in significatif améliorer l'efficacité de production et réduire l'intensité de travail et la qualité du produit, réduire des coûts de production.
Paramètre d'optimisation du traitement principal
| Classe d'exactitude : | |
| 0,25, erreur de dynamique 0,25% | |
| 0,5, erreur de dynamique 0,5% | largeur de convoyeur à bande : 300-2000mm |
| 1, erreur de dynamique 1% | vitesse de ceinture de convoyeur à bande : 0.5-3.5M/s |
| 2, erreur de dynamique 2% | capacité de mesure : 10-5000t/h |
Principe de fonctionnement

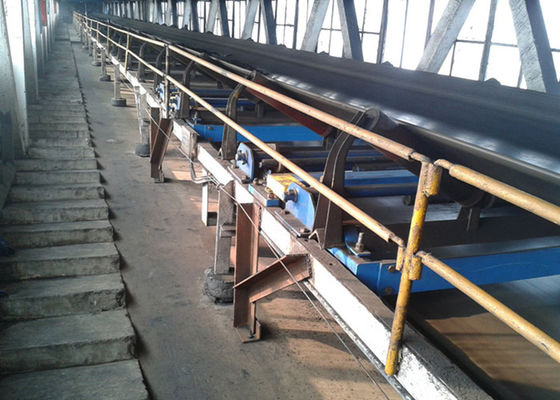

Le pont de pesage est monté sur le cadre de transport, et quand les passages matériels, l'oisif de mesure détecte le poids du matériel sur le convoyeur à bande, et agit en tant que capteur de pesage par un levier pour produire un signal de tension qui est directement proportionnel à la charge de la ceinture. Le capteur de vitesse est relié directement au tube mesureur de vitesse de grand diamètre pour fournir une série d'impulsions, chaque impulsion représentant une unité mobile de ceinture, et la fréquence de l'impulsion est proportionnelle à la vitesse de ceinture. L'instrument de pesage reçoit des signaux de peser des capteurs et des capteurs de vitesse, et obtient une valeur instantanée d'écoulement et des cumuls de poids par l'opération intégrale, et les montre respectivement.
Capteur de pression de piézoélectrique
Le capteur de pression de piézoélectrique PLR9363-LS utilisé dans le type échelle de flottement de FH de ceinture de série d'échelle est un capteur de pression de piézoélectrique de jauge de contrainte. Les indicateurs techniques principaux sont comme suit.
Paramètres techniques de capteur de pression de piézoélectrique
| Type de capteur | Poutre de cisaillement |
| Charge évaluée (kilogrammes) | 50,100,200,300,500,1000,2000 |
| Sensibilité (mV/V) | 1.8±0.005 |
| Fluage (30 minutes) | ±0.05%FS |
| Équilibre nul | ±1%FS |
| Effet de température nul (%FS/10℃) | ±0.02 |
| Résistance d'entrée | 400±10Ω |
| Impédance de sortie | 352±3Ω |
| Gamme de la température fonctionnante | -30℃~+70℃ |
| Surcharge de sécurité | 120%FS |
| Matériel | Acier allié |
| Diamètre de débouché | φ5mm |
| Longueur de débouché | 3m |
Caractéristiques de machine
Le contrôleur d'échelle de ceinture est fait à partir du matériel d'alliage d'aluminium.
Anti-parasitage fort.
alimentation de l'énergie 24V.
Mesurable : écoulement, poids cumulatif, vitesse.
Écran de visualisation d'affichage à cristaux liquides, facile de lire des données.
Empaquetage et expédition
Pourquoi choisissez-nous
24 heures d'en ligne
Libre pour consulter l'appui
Perfectionnez service après-vente
Conception professionnelle pesant la solution
FAQ
Q : Est-ce que je peux adapter l'étagère ou l'étirage aux besoins du client à ma propre taille ?
: Sûr.
Q : Si j'ai besoin de la chaîne d'emballage complète. Saimo peut-il nous aider à la construire ?
: Oui, nous pouvons vous aider à combiner une chaîne d'emballage complète. et donnez-vous les conseils professionnels relatifs tant que vous avez besoin.
Il y a une équipe riche d'ingénieur d'expérience de nous. nous avions déjà établi beaucoup de projets en Chine et à l'étranger. Vous pouvez croire notre qualité et service.
Q : Période de garantie :
: La période de garantie pour les machines ci-dessus est à douze mois de la date de la mise dans l'utilisation, mais pas dépasse vingt-quatre mois après les machines quittant l'usine du vendeur. Elle ne s'applique pas pour les pièces rapides d'usage.
Q : Est-ce que je pourrais connaître le statut de mon ordre ?
: Oui. Nous t'enverrons l'information et des photos à l'étape différente de production de votre ordre. Chaque étape te sera envoyée à temps.
